Hybridgeneratoren für UAV-Energiesysteme

Entdecken Sie den HYBGEN Range Extender und besprechen Sie die Leistungs- und Integrationsanforderungen Ihres Luftfahrzeugs.

HYBGEN 32

Ein Range Extender für Hybridluftfahrzeuge

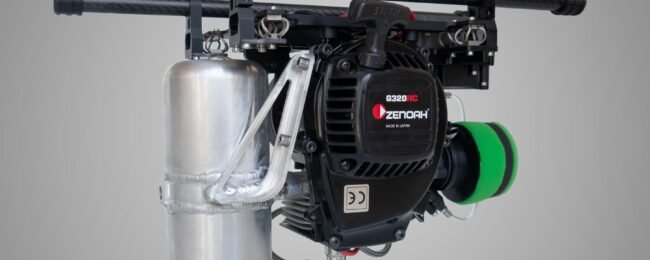

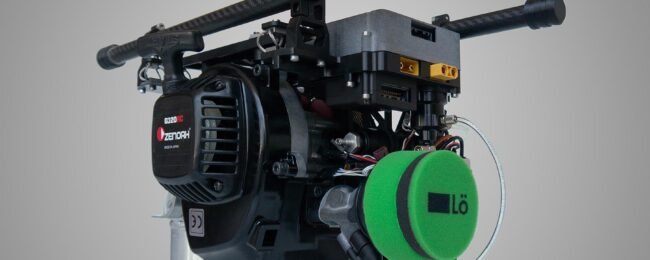

Der 32 HYBGEN ist ein elektrischer Generator, der in eine Multirotor-Drohne eingebaut werden kann, um die Flugzeit zu verlängern. Dieser Hybridantrieb ist ideal für Drohnen bis zu 25 kg MTOW, die lange Flugzeiten oder schwere Nutzlasten erfordern. Er besteht aus einem leichten Zweitakt-Verbrennungsmotor mit 32 ccm und einem leistungsstarken Permanentmagnetgenerator, der an der Kurbelwelle angebracht ist.

Integration von Motor und Generator

Der HYBGEN Range Extender kombiniert einen Verbrennungsmotor, einen Generator und ein Steuerungssystem. Prüfen Sie die Einbau- und Betriebsanforderungen Ihres Luftfahrzeugs mit unserem Team.

HYBGEN 32 nutzt einen Benzinmotor zum Antrieb eines elektrischen Generators. Leistung, Flugdauer und Nutzlast hängen vom Luftfahrzeug und den Betriebsbedingungen ab. Bestätigen Sie die Ausgangsspannung und die Dauerleistung Ihrer Konfiguration.

Die Integration in Ihr Luftfahrzeug planen

Besprechen Sie Zelle, elektrische Last und verfügbaren Einbauraum mit unserem Team.

Kühlung, Kraftstoffsystem, Batterieunterstützung und Steuerungsschnittstellen sollten gemeinsam betrachtet werden. Fordern Sie die aktuellen technischen Daten und die Integrationsdokumentation an.

Für die Integration hybrider Energiesysteme konzipiert

Prüfen Sie das gesamte Energiesystem für Ihre Anwendung.

Lö EFI integriert

Lö EFI regelt die elektronische Kraftstoffzufuhr. Bestätigen Sie die Motorkonfiguration und die Betriebsgrenzen für Ihre Anwendung.

Sicherheitsredundanz

Die Batterieunterstützung ist Teil der Auslegung des Energiesystems. Dimensionieren und validieren Sie sie für Ihr Luftfahrzeug und Ihre Betriebsanforderungen.

Einfache Installation

Prüfen Sie vor dem Einbau die Anforderungen an Befestigung, Kühlung, Drehzahlregelung und Stromverteilung.

HYBGEN 32 SPEZIFIKATIONEN

Anwendbare Flugzeuge	Multirotor
Max. Abfluggewicht des UAS	25 kg
Motortyp	Zweitakt
Verschiebung	32 ccm
Gewicht	3,7 kg
Max. elektrische Leistung (Dauerleistung)	2400 W (12.500 U/min)
Ausgangsspannung	Für die gewählte Konfiguration bestätigen lassen
Maximale Amperezahl	50 A
Kraftstoffverbrauch	1 – 3 l /h
Kraftstoffeinspritzung	elektronisch
Datenprotokoll	mavlink / SBUS / CPPM
Versorgungsspannung	12 S
Kühlungsmethode	Zwangsluftkühlung
Höhe	3.000 m ü. M. *
Arbeitstemperatur	-10 bis 45 ºC

* Optionen für größere Höhenlagen auf Anfrage erhältlich.

ArduPilot-Firmware mit Unterstützung für den Löweheiser-Generator herunterladen

Der nachfolgende Download ist als ArduPilot 4.7 beta für Cube Orange gekennzeichnet. Bestätigen Sie vor der Verwendung die Hardwarekompatibilität und die passende Firmware-Version mit unserem Team. Die Integrationsdokumentation finden Sie weiter unten.

Ihr hybrides Energiesystem besprechen

Nennen Sie uns Ihren Luftfahrzeugtyp, die elektrische Last und Ihre Integrationsanforderungen.
